BARRAS DE TIERRA, KITS DE BARRA DE TIERRA Y ACCESORIOS



Storm Power Components no desconoce a la barra de conexión a tierra. Storm ofrece una gran selección de barras de conexión a tierra, con más de 90 variaciones diferentes de kits de barra de tierra listados por UL© de diferentes tamaños de barra, tamaños de orificios y configuraciones de terminales.

En stock:

Storm mantiene un extenso inventario de barras de tierra disponibles para envío inmediato. Se puede pedir una sola barra de tierra o un kit que incluye barra de tierra, aisladores de separación, soportes de montaje y hardware de montaje.

Todas las barras y kits de tierra son:

  • Hecho de 99.9% de cobre electrolítico puro de tono duro C11000 de fuentes estadounidenses.
  • Listado por UL© en Equipos de conexión a tierra y conexión a tierra UL KDER.E326023.
  • Disponible sin revestimiento, o con estaño, níquel o plateado.

Los kits de barra de tierra de hasta 24" de largo incluyen:

  • Dos (2) aisladores de poliéster termoestable reconocidos por UL (aisladores) dimensionados para barra de tierra.
  • Dos (2) soportes de montaje de acero inoxidable pesado.
  • Cuatro (4) pernos de acero inoxidable (3/8" o 5/8" según el kit).
  • Cuatro (4) arandelas de seguridad de acero inoxidable (3/8" o 5/8" según el kit).

Los kits de barra de tierra de más de 24" de largo incluyen:

  • Tres (3) aisladores de poliuretano termoestables reconocidos por UL (aisladores).ul listado estados unidos y canadá
  • Tres (3) soportes de montaje de acero inoxidable pesado.
  • Seis (6) pernos de acero inoxidable (3/8" o 5/8" según el kit).
  • Seis (6) arandelas de seguridad de acero inoxidable (3/8" o 5/8" según el kit).

Haga clic en el perfil de la barra de tierra a
continuación para ver las dimensiones:

Los usuarios de dispositivos móviles deslizan ↔ para ver todas las columnas
¡Envío el mismo día!

en pedidos realizados antes de las 2 p.m. EST

Barra de tierra de cobre fabricada por Storm Power Components Barra de tierra de cobre estañado fabricada por Storm Power Components Kit de barra de tierra de cobre fabricado por Storm Power Components Kit de barra de tierra de cobre estañado fabricado por Storm Power Components
Perfil de barra de tierra Barra de tierra sin platear Barra de tierra estañada Kit de barra de tierra sin platear Kit de barra de tierra estañada
Barra de tierra de radio de jamón de 5 pulgadasMini jamón de .125 "x 2" x 5 "de 8 hoyos SCGB-HAM
Sin platear
$ 13.27


$ Llame para precios

SCGB-HAM-KT
Kit sin placa
$ 20.73


$ Llame para precios

scgbm-250206 barra de tierra

.25 "x 2" x 6 "con 5 ranuras de 21/32" y 5 hoyos de 13/32 "

SCGBM-250206-0
Sin platear
$ 15.35
SCGBM-250206-T
Estañado
$ 16.10
SCGBM-250206-0-KT
Kit sin placa
$ 37.15
SCGBM-250206-T-KT
Kit estañado
$ 37.90
scgbm-250210 barra de tierra.25 "x 2" x 10 "con 10 ranuras de 21/32" y 7 hoyos de 13/32 " SCGBM-250210-0
Sin platear
$ 26.23
SCGBM-250210-T
Estañado
$ 27.46
SCGBM-250210-0-KT
Kit sin placa
$ 48.09
SCGBM-250210-T-KT
Kit estañado
$ 49.32
Barra de tierra de cobre de 2 "por 10".25 "x 2" x 10 "16 hoyos SCGB-1
Sin platear
$ 25.30
SCGB-1-T
Estañado
$ 26.41
SCGB-1KT
Kit sin placa
$ 43.59
SCGB-1-T-KT
Estañado
Kit
$ 44.71
Barra de tierra de cobre de 2 "por 10".25 "x 2" x 10 "16 hoyos SCGB-1 SCGB-1-T SCGB-1KT-A
Kit de bajo perfil
$ 42.59
SCGB-1KT-AT
Kit de bajo perfil estañado
$ 43.71
scgbm-250212 barra de tierra.25 "x 2" x 12 "con 13 ranuras y 13 hoyos redondos SCGBM-250212-0
Sin platear
$ 31.23
SCGBM-250212-T
Estañado
$ 32.69
SCGBM-250212-0-KT
Kit sin placa
$ 53.13
SCGBM-250212-T-KT
Kit estañado
$ 54.60
barra de tierra scgb-2.25 "x 2" x 24 "36 hoyos SCGB-2
Sin platear
$ 44.58
SCGB-2-T
Estañado
$47.49
SCGB-2KT
Kit sin placa
$ 66.74
SCGB-2-T-KT
Kit  estañado
$ 69.65
scgbm-250224 barra de tierra.25 "x 2" x 24 "36 hoyos SCGBM-250224-0
Sin platear
$ 59.64
SCGBM-250224-T
Estañado

$ 62.55
SCGBM-250224-0-KT
Kit sin placa
$ 81.81
SCGBM-250224-T-KT
Kit estañado
$ 84.72
barra de tierra scgb-3.25 "x 4" x 10 "16 hoyos / 6-Tap SCGB-3
 Sin platear
$ 36.38
SCGB-3-T
Estañado
$ 38.70
SCGB-3KT
Kit sin placa
$ 58.44
SCGB-3-T-KT
Kit estañado
$ 60.76
barra de tierra scgb-4.25 "x 4" x 10 "16 - Offset / 6-Tap SCGB-4
Sin platear
$ 40.93

SCGB-4-T
Estañado
$ 43.26
SCGB-4KT
Kit sin placa
$ 62.96
SCGB-4-T-KT
Kit estañado
$ 65.29
.25 "x 4" x 12 "Sin patrón de hoyos - Bricolaje SCGBN-250412-0
Sin platear
$ 38.99


Estañado
$ llamada para precios

SCGBN-250412-1KT
Kit sin placa
$ 62.05


Kit estañado
$ llame para precio

barra de tierra scgb-5.25 "x 4" x 12" 16-hoyos / 12-Tap SCGB-5
Sin platear
$ 38.99
SCGB-5-T
Estañado
$ 41.76
SCGB-5KT
Kit sin placa
$ 61.11
SCGB-5-T-KT
Kit estañado
$ 63.88
barra de tierra scgb-6.25 "x 4" x 12 "24-hoyos / 12-Tap SCGB-6
Sin platear
$ 39.66
SCGB-6-T
Estañado
$ 42.44
SCGB-6KT
Kit sin placa
$ 61.78
SCGB-6-T-KT
Kit estañado
$ 64.56
barra de tierra scgb-7.25 "x 4" x 16 "24 hoyos SCGB-7
Sin platear
$ 59.33
SCGB-7-T
Estañado
$ 63.01
SCGB-7KT
Kit sin placa
$ 86.61
SCGB-7-T-KT
Kit estañado
$ 90.30
barra de tierra scgb-8.25 "x 4" x 16 "16 hoyos / 16-Tap SCGB-8
Sin platear
$ 60.66
SCGB-8-T
Estañado
$ 64.34
SCGB-8KT
Kit sin placa
$ 87.94
SCGB-8-T-KT
Kit estañado
$ 91.62
barra de tierra scgb-9.25 "x 4" x 20 "68 hoyos / 4 filas de 17 SCGB-9
Sin platear
$ 77.89
SCGB-9-T
Estañado
$ 82.48
SCGB-9KT
Kit sin placa
$ 105.26
SCGB-9-T-KT
Kit estañado
$ 109.85
barra de tierra scgb-10.25 "x 4" x 20 "36 hoyos / 4 filas de 9 SCGB-10
Sin platear
$ 67.82
SCGB-10-T
Estañado
$ 72.41
SCGB-10KT
Kit sin placa
$ 95.02
SCGB-10-T-KT
Kit estañado
$ 99.61
barra de tierra scgb-11.25 "x 4" x 20 "27 hoyos / 3 filas de 9 SCGB-11
Sin platear
$ 66.18
SCGB-11-T
Estañado
$ 70.77
SCGB-11KT
Kit sin placa
$ 93.50
SCGB-11-T-KT
Kit estañado
$ 103.74
barra de tierra scgb-11a.25 "x 4" x 20 "18 hoyos / 1/4" -20 roscado SCGB-11A
Sin platear
$ 68.99
SCGB-11A-T
Estañado
$ 72.77
SCGB-11AKT
Kit sin placa
$ 97.01
SCGB-11A-T-KT
Kit estañado
$ 103.74
barra de tierra scgb-12.25 "x 4" x 24 "36 hoyos / 3 filas de 12 SCGB-12
Sin platear
$ 65.02
SCGB-12-T
Estañado
$ 70.52
SCGB-12KT
Kit sin placa
$ 92.34
SCGB-12-T-KT
Kit estañado
$ 97.84
barra de tierra scgb-13.25 "x 4" x 24 "42 de 29/64" y 42 de 1/4" hoyos SCGB-13
Sin platear
$ 101.39
SCGB-13-T
Estañado
$ 106.89
SCGB-13KT
Kit sin placa
$ 129.02
SCGB-13-T-KT
Kit estañado
$ 134.52
scgbm-250424 barra de tierra.25 "x 4" x 24 "56 ranuras y 56 hoyos redondos SCGBM-250424-0
Sin platear
$ 80.12
SCGBM-250424-T
Estañado
$ 85.62
SCGBM-250424-0-KT
Kit sin placa
$ 111.28
SCGBM-250424-T-KT
Kit estañado
$ 116.29
barra de tierra scgb-16.25 "x 4" x 32 "42 de 29/64" hoyos espaciados 2 " SCGB-16
Sin platear
$ 107.70
SCGB-16-T
Estañado
$ 114.70
SCGB-16KT
Kit sin placa
$ 148.91
SCGB-16-T-KT
Kit estañado
$ 148.91
barra de tierra scgb-17.25 "x 4" x 36 "48-off 7/16" hoyos espaciados 2 " SCGB-17
Sin platear
$ 109.65
SCGB-17-T
Estañado
$ 117.87
SCGB-17KT
Kit sin placa
$ 150.86
SCGB-17-T-KT
Kit estañado
$ 159.09
barra de tierra scgb-18.25 "x 4" x 40 "54 de 7/16" hoyos espaciados 2 " SCGB-18
Sin platear
$ 140.11
SCGB-18-T
Estañado
$ 149.24
SCGB-18KT
Kit sin placa
$ 181.71
SCGB-18-T-KT
Kit estañado
$ 190.84
barra de tierra scgb-20.25 "x 4" x 72 "102 de 7/16" hoyos espaciados 2 " SCGB-20
Sin platear
$ 223.31
SCGB-20-T
Estañado
$ 239.70
SCGB-20KT
Kit sin placa
$ 265.68
SCGB-20-T-KT
Kit estañado
$ 282.08

* Los precios están en dólares EE.UU.

Accesorios de barra de tierra

Los usuarios de dispositivos móviles deslizan ↔ para ver la tabla completa

Numero de parte
Descripción Altura Peso Incl.
Aislante
Precio
cada uno

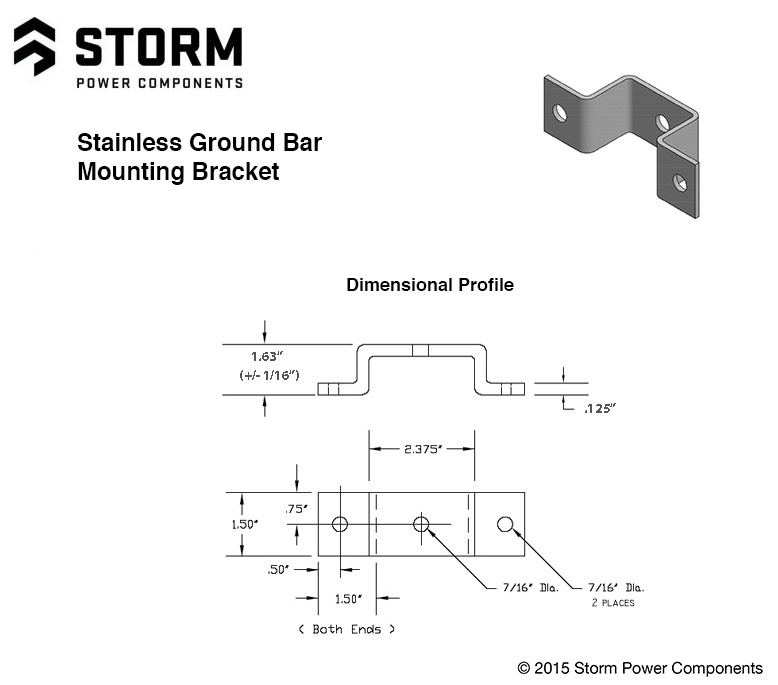

GB-MK-2-4 Kit de montaje de barra de tierra
con orificio central de 3/8 "
1.63 "+/-. 062" .53 libras 4200-S5 $ 14.23 Kit de montaje de 3/8 "para barra de tierra
SPCI5263S8K Kit de montaje de barra de tierra
con orificio central de 5/8 "
1.63 "+/-. 062" .85 libras 5263-S8 $ 14.62 Kit de montaje de barra de tierra de 5/8 "

KITS DE CUBIERTA DE POLICARBONATO DE BARRA DE TIERRA

Fig. 1 Kit de barra de tierra ensamblado con kit de cubierta

Fig. 1 Kit de barra de tierra ensamblado con kit de cubierta

Kit de cubierta de policarbonato

Kit de cubierta de policarbonato

Los kits de cubierta incluyen: (1) cubierta de policarbonato pretaladrada, (2) aisladores 4200-S5 o (3) 5263-A8, 2 o 3 pernos de rosca de acero inoxidable.





Haga clic en el número de pieza para obtener un dibujo detallado:

Los usuarios de dispositivos móviles deslizan ↔ para ver la tabla completa

Numero de parte
Descripción Tamaño TxWxL Peso Precio
cada uno
COVER-375-10 Kit de cubierta de 10 ", hardware de 3/8", 2 orificios de montaje pretaladrados .125 "x 4" x 10 " 0,61 libras $ 30.39
COVER-375-12 Kit de cubierta de 12 ", hardware de 3/8", 2 orificios de montaje pretaladrados .125 "x 4" x 12 " .64 libras $ 30.81
COVER-375-16 Kit de cubierta de 16 ", hardware de 3/8", 2 orificios de montaje pretaladrados .125 "x 4" x 16 " .73 libras $ 31.74
COVER-375-20 Kit de cubierta de 20 ", hardware de 3/8", 2 orificios de montaje pretaladrados .125 "x 4" x 20 " .82 libras $ 32.49
COVER-375-24 Kit de cubierta de 24 ", hardware de 3/8", 2 orificios de montaje pretaladrados .125 "x 4" x 24 " .91 libras $ 33.51
COVER-625-36 Kit de cubierta de 36 ", hardware de 5/8", 3 orificios de montaje pretaladrados .118 "x 4" x 36 " 1.36 libras $ 48.26
COVER-625-48 Kit de cubierta de 48 ", hardware de 5/8", 3 orificios de montaje pretaladrados .118 "x 4" x 48 " 1.63 libras $ 51.34

** Otros tamaños de kits de cubierta personalizados disponibles.

* Los precios están en dólares EE. UU.

CARACTERÍSTICAS Y BENEFICIOS DE LA BARRA DE TIERRA DE STORM POWER



Completamente a la Medida:

Además de los muchos kits estándar, Storm puede personalizar completamente un pedido para servir a cualquier aplicación, ya sean patrones de orificios personalizados para una forma de terminal única, un tamaño de barra irregular, revestimiento, etc. Además, Storm se especializa en Sistemas de Puesta a Tierra Perimetral.

Soportes de Montaje de Acero Inoxidable:

Aunque el acero regular es la norma, Storm utiliza soportes de montaje pesados ​​de acero inoxidable, lo que aumenta significativamente la vida útil de la pieza. El uso de acero inoxidable también protege los soportes de la corrosión.

Cubiertas Transparentes de Policarbonato:

Ciertos entornos pueden requerir que la barra de tierra esté cubierta con material aislante por razones de seguridad. Storm puede suministrar cubiertas de plástico transparente de policarbonato para satisfacer esta necesidad.

Marcación Específica de Barras de Tierra:

El estampado personalizado puede ayudar a marcar la barra de tierra, organizar el proceso de instalación o ayudar a prevenir el robo con una Propiedad de ... estampado. Para aquellos entusiastas de la radio HAM, Storm puede incluso estampar su distintivo de llamada único en la barra.

Estañado para Protección Contra la Corrosión:

Si la pieza estará en un entorno operativo que es más corrosivo, el estañado suele ser una buena opción. A veces, los clientes optan por estañado para ayudar a evitar problemas de robo. El cobre estañado no llamará la atención de los posibles ladrones, y el cobre chapado es menos valioso en el depósito de chatarra.

Storm Power almacena docenas de patrones de barras de conexión a tierra en su tienda de conectores de cobre en línea. Más de 90 kits de barra de tierra diferentes cuentan con numerosos tamaños de barra de tierra con orificios perforados y roscados, y configuraciones de terminales de cable para adaptarse a especificaciones eléctricas desde gabinetes hasta grandes parques solares y eólicos. Storm también ofrece kits de barras de conexión a tierra que vienen con un conjunto de aisladores de separación y soportes ​​de acero inoxidable para soportes de rack y pared.
