Películas aislantes
Los laminados de las barras de bus reducen la inductancia. Esto se logra pasando la corriente bidireccionalmente a través de las hojas conductoras laminadas, anulando así los campos magnéticos inducidos y la reactancia inductiva. Al laminar los conductores juntos, separados por sólo un fino aislante, o película aislante, los conductores pueden colocarse a una distancia de hasta 0,005", maximizando las superficies de acoplamiento de los conductores. Reduciendo el grosor y aumentando el ancho de los conductores, se puede aumentar la geometría de la superficie de contacto. Esto reduce significativamente la inductancia y aumenta la capacitancia. Al aumentar la capacitancia, se puede reducir la impedancia característica del material. Esto tiene el efecto de reducir en última instancia el ruido de la señal y la superposición de los conductores.
Las barras colectoras laminadas vienen con muchos tipos de recubrimiento dieléctrico. Cada recubrimiento tiene características únicas que pueden ser utilizadas para aplicaciones específicas. La siguiente tabla enumera varias películas aislantes, y puede ayudarle a decidir qué se requiere para su diseño. Esto es clave para maximizar las demandas de alta eficiencia y densidad de energía de los productos de conversión de energía de hoy en día.
TABLA DE MATERIALES DE AISLAMIENTO
| Material | Temp. Uso Continuo C ° | Constante Dieléctrica ASTM D150 |
Fuerza Dieléctrica ASTM D149 (Volts per ml) |
Índice de Inflamabilidad | Caracteristicas |
|---|---|---|---|---|---|
| Vidrio Epoxi (FR4) | 140 | 4.3 | 1250 | UL 94 V-0 | Estabilidad mecánica y dimensional superior. |
| Mylar (PET) | 105 | 3.3 | 7500 | UL 94 VTM-0 | Rentable, resistente a los químicos y la humedad. |
| Tedlar (PVF) | 105 | 11.0 | 3500 | UL 94 HB | Resistente a químicos y disolventes; buenas propiedades mecánicas |
| Teonex (PEN) | 140 | 3.4 | 5000 | UL 94 VTM-0 | Mayor fuerza deflectora y temperatura de uso continuo |
| Nomex | 220 | 1.6 | 430-845 | UL 94 V-0 | Resistente a las llamas, durable |

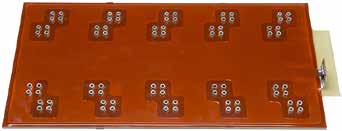

| Kapton | 400 | 3.7 | 5000 | UL 94 VTM-0 | Clasificación de alta temperatura y estabilidad de rango |
| Recubrimiento Polvo Epoxico | 130 | 4.0 | 800 | UL 94 V-0 | Resistente a las llamas y a la humedad; ideal para múltiples formas |
Con la orientación de un fabricante competente de barras conductoras laminadas, los diseñadores e ingenieros pueden hacer la elección correcta en cuanto al material aislante y el grosor del conductor (cobre puro o chapado). El espesor, tipo y construcción del aislamiento es una función de la temperatura de las aplicaciones, la ampacidad, el entorno y las técnicas de instalación.
